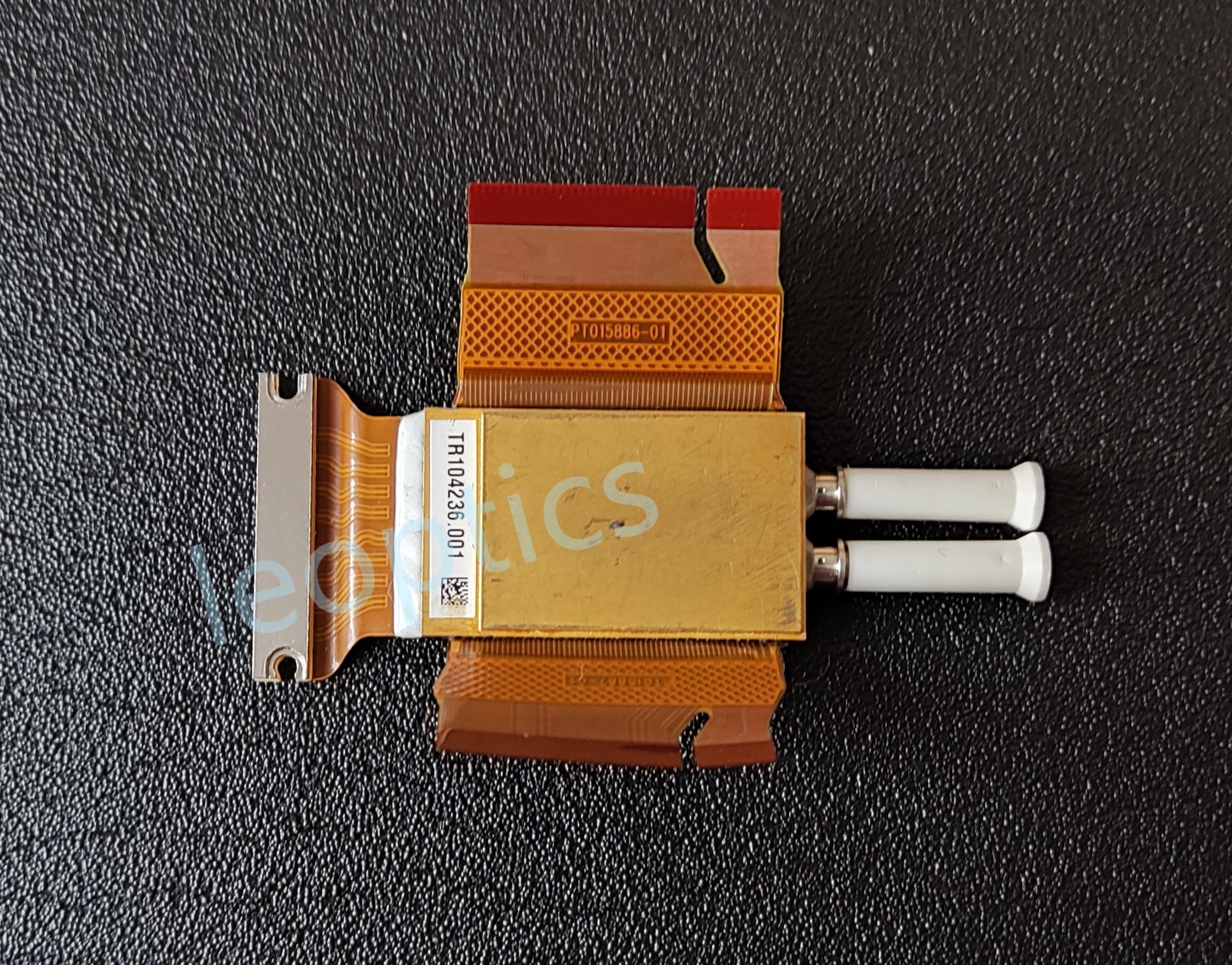

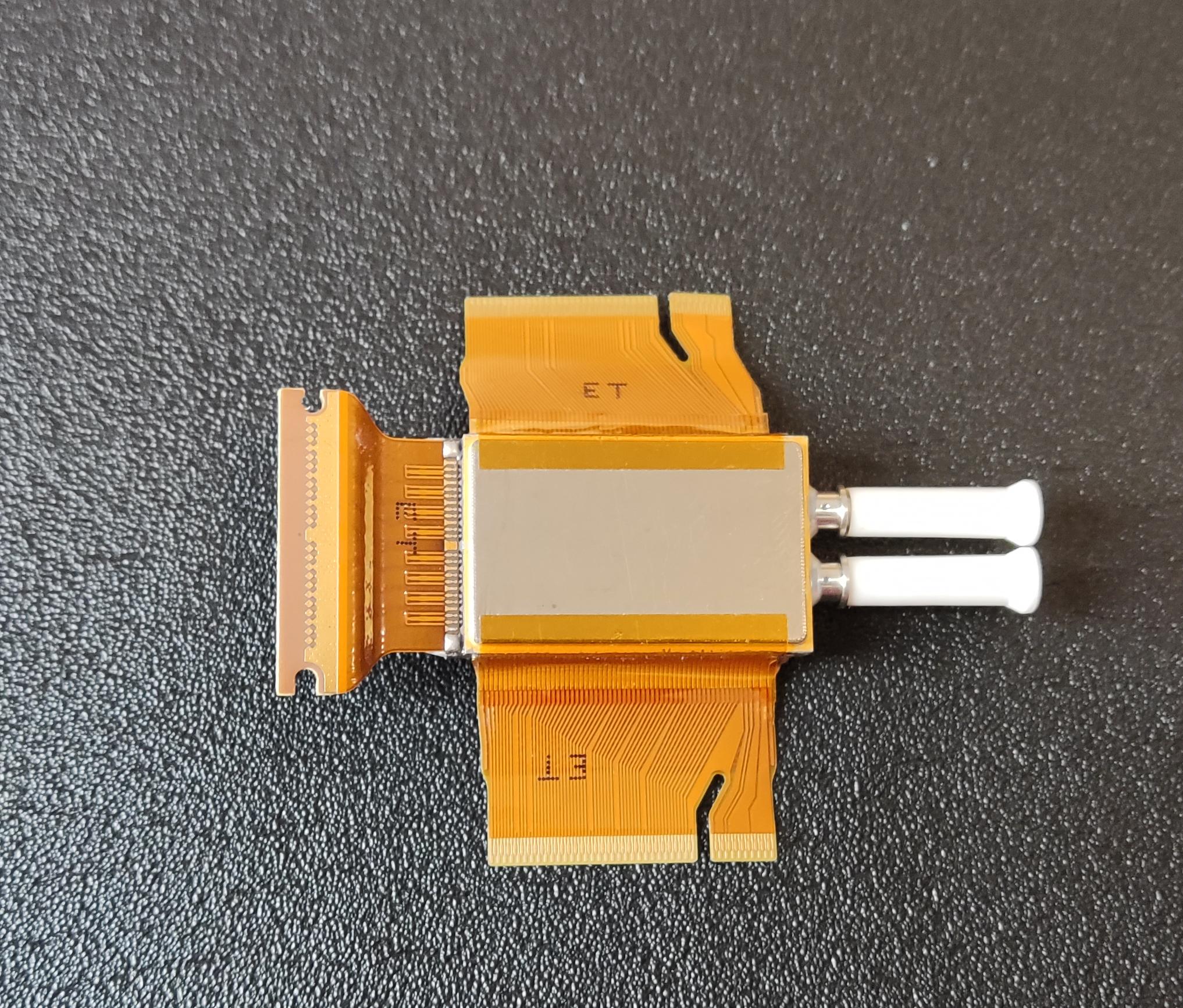

Lumentum TR104236 集成相干 TROSA 43 Gbaud 符号速率 CTR100AAA

Lumentum相干柔性栅极可调谐共封装发射机和接收机设备(TROSA)是独立的，不需要任何外部光学或光电组件。采用Lumentum高度集成的磷化铟(InP)光学芯片技术，实现了激光器、调制器和接收器的功能，实现了紧凑的封装面积和高性能。

发射机由全c波段柔性栅极窄线宽DSDBR可调谐激光器、双qpsk Mach-Zehnder (MZ)调制器、Tx驱动器、偏振复用器和耦合光学器件组成。使用普通激光器为MZ调制器提供发射源，为共封装的Rx光混合器提供本振(LO)源。

一个内部紧密耦合的43 GBaud射频驱动器有助于优化MZ调制器的信号完整性，而在调制器上集成的单片InP SOA功能有助于补偿更高调制速率(高达DP-16QAM)下的额外光损耗。调制器输出SOA功能提供功率调节和关闭能力，独立于激光控制。

接收块结合了双极化混合PIC来混合输入信号与内部产生的本振，四通道差分线性TIA提供O-to-E转换，以及用于信号和总功率测量的外围监视器。InP混合集成了片上VOA功能以优化性能。

发送和接收功能集成在一个紧凑的全密封封装中，具有与行业标准LC连接器兼容的光接口。

特性

集成相干收发光组件(TROSA)
单c波段挠性栅极窄线宽激光器，用于发射和LO功能
集成的Tx驱动程序，优化信号的完整性和控制
发射机功率下降和关闭能力
VOAs耦合Rx四通道TIA的双偏振光学混合PIC
Tx驱动程序和Rx TIA的SPI接口控制
工作温度范围宽-5°C ~ 75°C，功耗低，典型为6w
